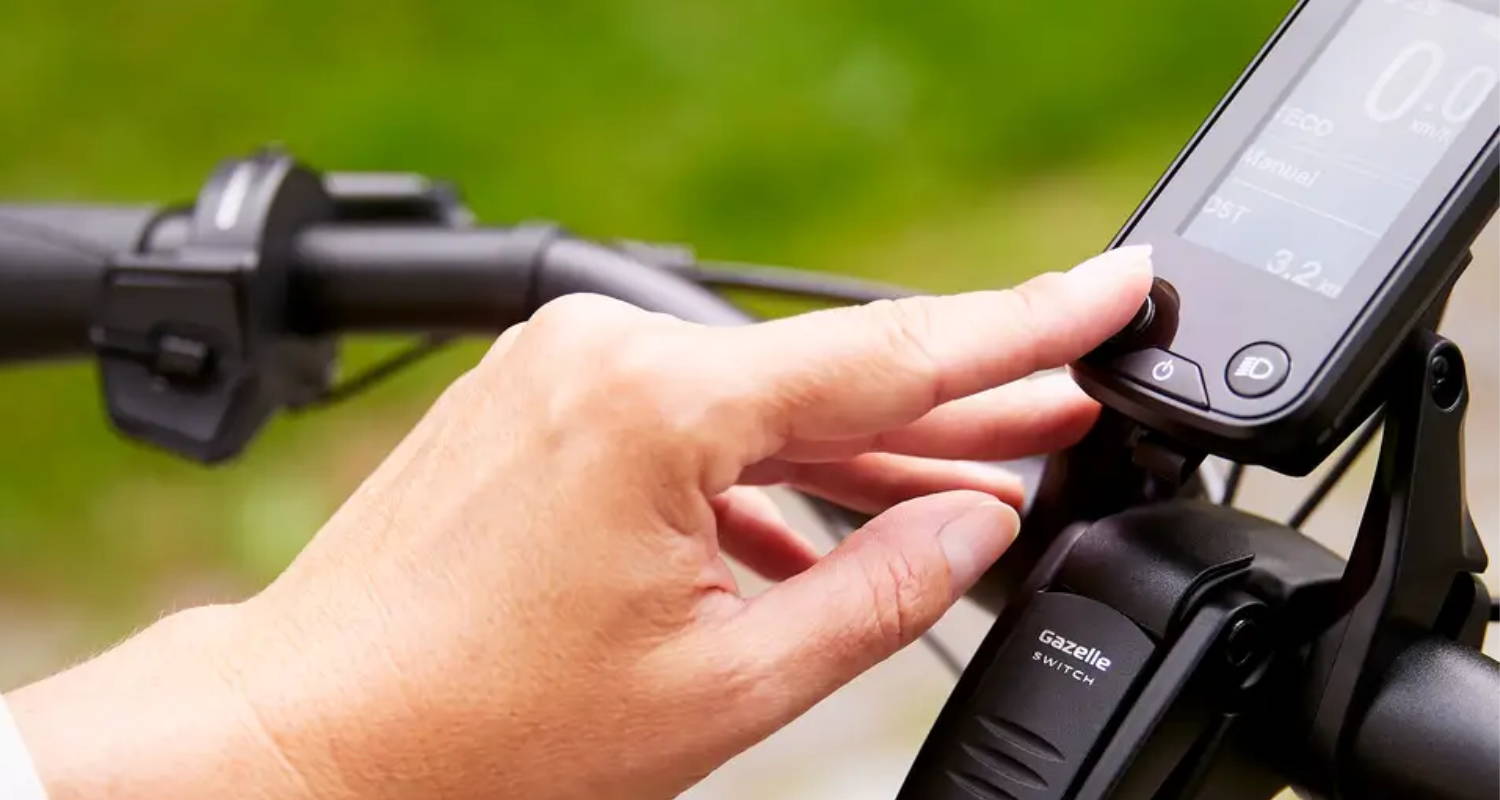

Hoe vervang je een display van een elektrische fiets?

Er zijn verschillende redenen om het display van je elektrische fiets te vervangen. Na verloop van tijd kan een display slijten door blootstelling aan extreme weersomstandigheden of fysieke schade oplopen door een val.

Daarnaast kiezen veel mensen voor een upgrade. Zo kun je er bijvoorbeeld voor kiezen om over te stappen van een simpel zwart-wit LCD-scherm (zoals een oude Bosch Intuvia) naar een geavanceerd kleuren TFT-scherm (zoals de Kiox 300) dat beschikt over navigatie en smartphone-connectiviteit. Ook als de knopjes niet meer goed werken, is vervanging een slimme keuze.

Voordat we overgaan tot het stappenplan, is er één gouden regel: zorg dat je het juiste display koopt. Displays van elektrische fietsen zijn helaas niet universeel.

1. Merk en motor: Interoperabiliteit tussen merken bestaat vrijwel niet. Heb je een Bosch-motor? Dan heb je een Bosch-display nodig. Hetzelfde geldt voor merken als Shimano, Yamaha, Brose en Bafang. Zelfs binnen hetzelfde merk past niet alles; een modern Bosch Smart System display werkt niet op een ouder Performance Line systeem.
2. Communicatieprotocollen (UART vs CANBUS): E-bikes communiceren via protocollen. Budget- en middenklasse fietsen gebruiken vaak UART, wat relatief simpel is en meer flexibiliteit biedt voor displays van derden. High-end e-bikes gebruiken vaak CANBUS, een complex en gesloten systeem waarbij meerdere onderdelen (motor, batterij, display) data uitwisselen. Probeer je een niet-origineel display op een CANBUS-systeem te zetten, dan kan dit leiden tot schade of foutmeldingen.
3. Firmware: Zelfs als de stekker past, moet de firmware (de software) matchen. Verkeerde firmware kan ervoor zorgen dat het display niet aangaat, verkeerde snelheden toont of dat de trapondersteuning weigert.

Check dus altijd het partnummer van je huidige display, de vorm van de stekkers en de aanbevelingen van de fabrikant voordat je een nieuw model bestelt.

Werk nooit aan de elektronica van je e-bike terwijl het systeem onder stroom staat om kortsluiting of doorbranden van componenten te voorkomen.

• Zet de elektrische fiets volledig uit.
• Verwijder de batterij uit de fiets.
• Belangrijke tip: Druk nog een paar seconden op de aan/uit-knop (of de 'MODE' knop) op je display. Hiermee ontlaad je de laatste reststroom die nog in het systeem zit.

Voordat je enthousiast alles los begint te halen, is het slim om even je telefoon te pakken. Maak een paar duidelijke foto's van hoe het huidige display gemonteerd is, hoe de kabels lopen en in welke hoek het scherm staat. Dit maakt de herinstallatie straks een stuk makkelijker.

Nu is het tijd om het defecte of verouderde scherm te demonteren:

1. Knip met je kniptangetje voorzichtig de tie-wraps door die de kabel van het display op zijn plek houden.
2. Volg de kabel van het display naar de connector. Vaak is dit een stekker met een zilverkleurige, metalen sluitring.
3. Let op: Draai de metalen sluitring voorzichtig los. Trek de connector daarna recht uit elkaar zonder te draaien. Als je de pinnen draait of forceert, kunnen de fragiele aansluitingen breken. Druk eventuele vergrendelingsclipjes in om de stekker veilig los te halen.
4. Gebruik je inbussleutel om de boutjes van de beugel op het stuur en de eventuele losse bedieningsknop (remote) los te draaien.
5. Schuif het oude display en de remote voorzichtig van het stuur.

Pak je gloednieuwe display erbij en bereid deze voor op de installatie.

1. Bevestig de beugel van het nieuwe display op het stuur. Zet hem in een hoek die voor jou comfortabel af te lezen is.
2. Draai de boutjes vast. Doe dit met beleid! Gebruik idealiter een momentsleutel en draai deze aan tot maximaal 5 tot 8 Nm (vaak is 6 Nm voldoende). Draai je het te strak, dan kan de plastic behuizing van het display scheuren.
3. Bevestig, indien van toepassing, ook de bedieningsknoppen (remote) vlakbij de handvatten. Zorg dat de kabel hiernaartoe niet gedraaid zit of te strak gespannen staat.

Dit is het meest delicate deel van de klus.

1. Breng eventueel een klein beetje diëlektrisch vet aan op de pinnen van de stekker. Dit helpt om vocht buiten te houden en roest te voorkomen.
2. Kijk goed naar de binnenkant van de connectoren. Je zult kleine inkepingen en pinnen zien, en vaak staan er pijltjes op de buitenkant van de kabels. Zorg dat deze exact op één lijn liggen.
3. Druk de stekkers recht en stevig in elkaar (opnieuw: niet draaien! want dan verbuig je de pinnetjes).
4. Draai vervolgens alleen de zilveren sluitring aan totdat deze goed aansluit op de waterdichte rubberen ring (gasket).
5. Werk de kabels netjes weg langs het frame en zet ze vast met nieuwe tie-wraps, zodat je nergens achter kunt blijven haken tijdens het fietsen. Knip de uiteinden van de tie-wraps strak af.

• Plaats de batterij terug in de elektrische fiets en zet het systeem aan.
• (Optioneel): Sommige fietsen vereisen een reset van de controller. Dit doe je vaak door de aan/uit-knop zo'n 15 seconden ingedrukt te houden.
• Controleer of het display oplicht. Test alle knoppen, check of het batterijpercentage goed wordt weergegeven en bekijk of er geen storingscodes (error codes) in beeld verschijnen.
• Maak een klein proefritje. Werkt de trapondersteuning (pedal assist) naar behoren? Reageert de snelheidsmeter goed? Zo ja, fantastisch werk!. Houd tijdens de eerste paar oplaadbeurten wel even in de gaten of het accupercentage accuraat blijft.

Doet je display het niet of krijg je een vreemde foutmelding? Raak niet in paniek.

• Geen stroom of trapondersteuning: Dit komt vaak voor bij het gebruik van niet-originele schermen. Controleer eerst of de connectoren wel diep genoeg zijn aangedrukt en of de pijltjes correct zijn uitgelijnd.
• Verkeerde data: Dit duidt meestal op een firmware mismatch (verschillende communicatietalen tussen motor en display). In dat geval moet je mogelijk de firmware updaten of toch een ander display aanschaffen. Check ook altijd in het menu of eventuele wielmaten nog goed ingesteld staan.
• Kom je er echt niet uit of heb je een complex CANBUS-systeem? Schakel dan de hulp in van een professionele e-bike monteur. Zo voorkom je dat je de dure elektronica beschadigt of je garantie verliest.

Heb je je nieuwe display succesvol geïnstalleerd? Zorg er dan voor dat deze lang meegaat. Maak het scherm schoon met een zachte doek, gebruik eventueel een screenprotector tegen krassen, stal de fiets bij extreme temperaturen liever niet in de felle zon en houd de aansluitingen vrij van corrosie.

Het vervangen van een display van je elektrische fiets is een leuk en lonend DIY-project. Met dit stappenplan bespaar je al snel de kosten van een dure monteur en heb je direct meer inzicht in hoe jouw trouwe tweewieler in elkaar steekt. Veel veilige (en verbonden) kilometers gewenst!

Nee. Displays zijn merk- en systeemgebonden.

Gemiddeld 20 tot 45 minuten.

Ja, zolang je de batterij verwijdert en voorzichtig werkt.
